Tornamesa ESD · 15″ de diámetro · 200 lb · Sin corriente
D380, Tornamesa ESD
D380En existencia · EE. UU.

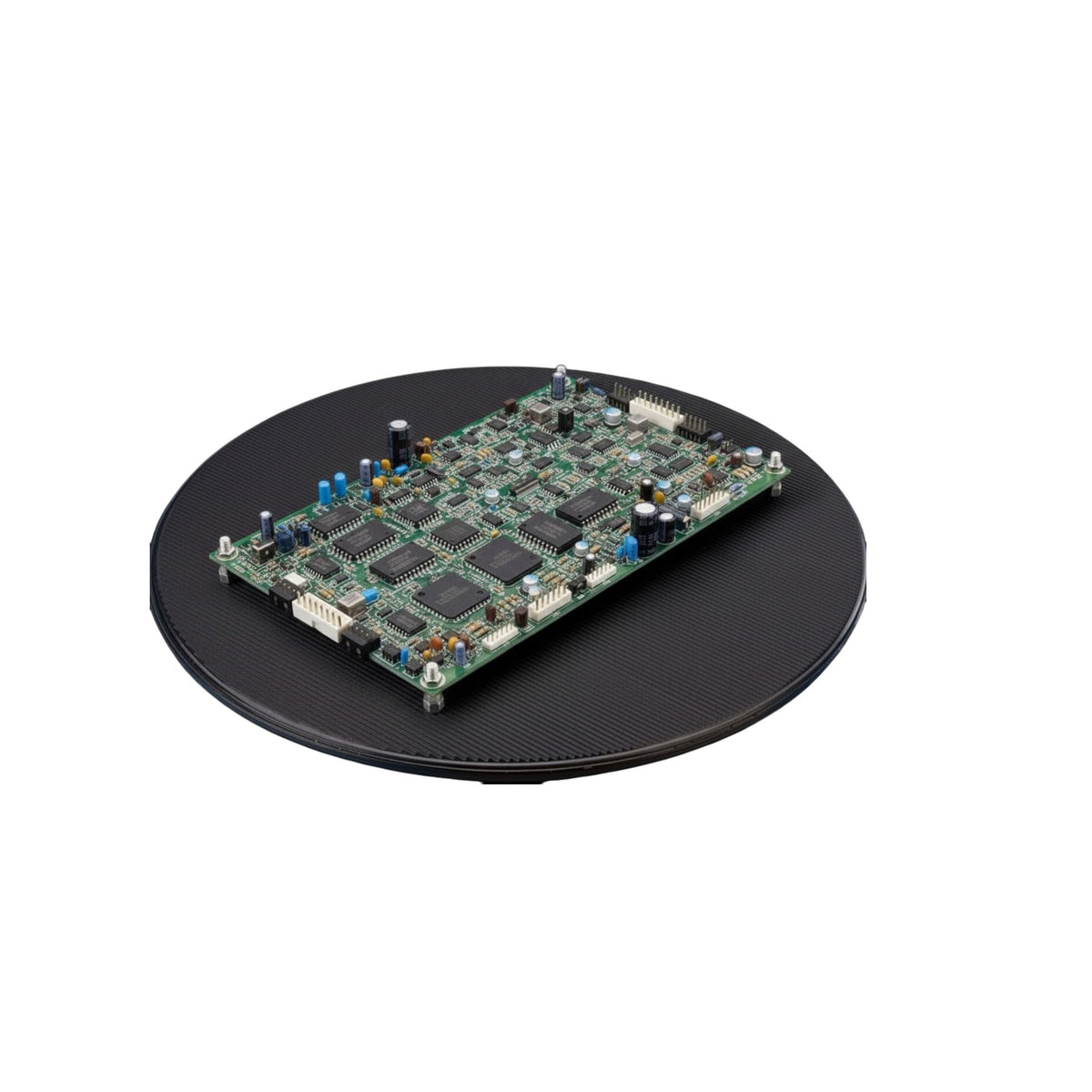

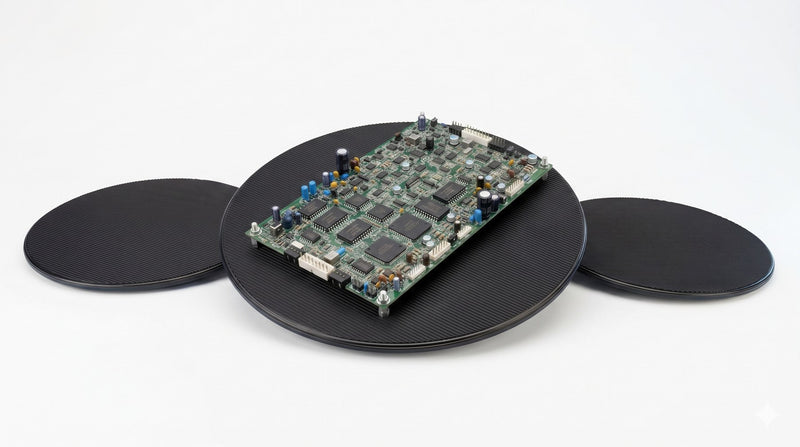

Tornamesa de trabajo segura ESD, ponga el ensamble encima, gírelo y trabájelo por los 360 grados sin levantar la tarjeta. Disco de 380 mm (15″), perfil bajo de 12 mm, carga hasta 200 lb (91 kg). El caucho conductivo sobre el disco de plástico mantiene el ensamble aterrizado todo el tiempo. Sin corriente, sin aire, sin nada que instalar, póngala en la mesa y empiece a trabajar de una vez. En existencia en EE. UU..
$117.65 por unidad
- Carga hasta 200 lb
- Giro libre de 360°
- Caucho conductivo
- Superficie de 5 × 10⁶ Ω
- Aguanta hasta 85 °C
- ANSI/ESD S20.20
Tome en cuenta: el pedido mínimo es de $250. Combine refacciones o agréguelo a un pedido de racks.
Seguro ESD
Envío desde EE. UU.
Asesoría técnica incluida
Cada vez que levanta la tarjeta, se arriesga a que se le caiga.
REF 01Los ensambles pesados o estorbosos se voltean a mano, y en cada levantada se puede caer la tarjeta, descargarse estática en un componente sensible o llevarse un golpe una soldadura recién hecha. La D380 deja el ensamble sobre la mesa y lo gira por usted. Las manos del operador se quedan encima del trabajo, no debajo.
Giro libre de 360°
Carga hasta 200 lb
Sin corriente / sin aire
Perfil bajo de 12 mm
De un vistazo
REF 02Diámetro del disco380 mm (15″)
Capacidad de carga200 lb (91 kg)
Altura de perfil12 mm (0.5″)
Tolerancia de temp.−10 / +85 °C
Descripción
REF 03La D380 es una tornamesa segura ESD de 380 mm (15″) de diámetro que carga hasta 200 lbs (91 kg). La cara de trabajo es de caucho conductivo adherido a un disco de plástico resistente; la unidad se asienta plana en cualquier mesa de trabajo, con apenas 12 mm (0.5″) de alto, y da el giro completo de 360 grados sobre un rodamiento suave.
El caucho conductivo mantiene la protección ESD en todo momento: resistividad superficial de 5 × 10⁶ Ω y volumétrica de 1 × 10⁷ Ω, de lleno en el rango disipativo que piden las áreas de trabajo ANSI/ESD S20.20. Le puede poner ensambles que vienen saliendo del reflow o de la soldadura selectiva y todavía no terminan de enfriarse (aguanta hasta 85 °C / 185 °F).
No ocupa corriente, ni aire comprimido, ni instalación. Póngala en la mesa y empiece a trabajar de una vez. Sus 1.63 kg (3.6 lb) la mantienen firme con carga encima, no se corre cuando el operador trabaja en la orilla del disco.
Especificaciones técnicas
REF 05| Modelo | D380 |
|---|---|
| Diámetro | 380 mm (15″) |
| Altura de perfil | 12 mm (0.5″), se asienta plana en cualquier mesa de trabajo |
| Rotación | 360°, giro libre sobre rodamiento suave |
| Capacidad de carga | 200 lbs (91 kg) |
| Material de la superficie | Caucho conductivo (adherido a disco de plástico) |
| Material del disco | Plástico resistente |
| Resistividad superficial | 5 × 10⁶ Ω |
| Resistividad volumétrica | 1 × 10⁷ Ω |
| Rango de desempeño | 5 × 10⁶ Ω/cm² |
| Tolerancia de temperatura | −10 °C a +85 °C (14 °F a 185 °F) |
| Corriente eléctrica | No requiere |
| Aire comprimido | No requiere |
| Peso del producto | 1.63 kg (3.6 lbs) |
Documentación
Diseñada para estaciones de trabajo con protección ESD
REF 07Superficie: caucho conductivo adherido a un disco de plástico resistente
Res. superficial: 5 × 10⁶ Ω, banda disipativa según ANSI/ESD S20.20
Res. volumétrica: 1 × 10⁷ Ω · rango de desempeño 5 × 10⁶ Ω/cm²
Rango térmico: −10 °C a +85 °C, aguanta ensambles todavía tibios saliendo del reflow
Capacidad: giro libre de 360° · carga de 200 lb (91 kg) · disco de 380 mm (15″)
Lista para usarse como superficie de trabajo EPA
ANSI/ESD S20.20: cumple, resistividad superficial dentro del rango disipativo que se pide para superficies de trabajo EPA en áreas con control ESD.
Ideal para: ensamble y retrabajo de PCB · ensamble mecánico · inspección y control de calidad · ensamble de cómputo / electrónica.
No apta para: temperaturas sostenidas arriba de 85 °C · usarla de fijación estructural con cargas de prensa / sujeción que pasen de las 200 lb de capacidad.
Origen: en existencia en EE. UU., EE. UU.
Contenido de la caja
REF 08- Se envía por unidad. Peso por pieza: 1.63 kg (3.6 lb). En existencia en el almacén de EE. UU., los pedidos estándar salen la misma semana. Nada que armar: póngala en la mesa y a trabajar.
Precios por volumen
REF 09| Cantidad | Precio por unidad | Usted ahorra |
|---|---|---|
| 1–19 | $117.65 | , |
| 20+ | $105.89 | 10% |
