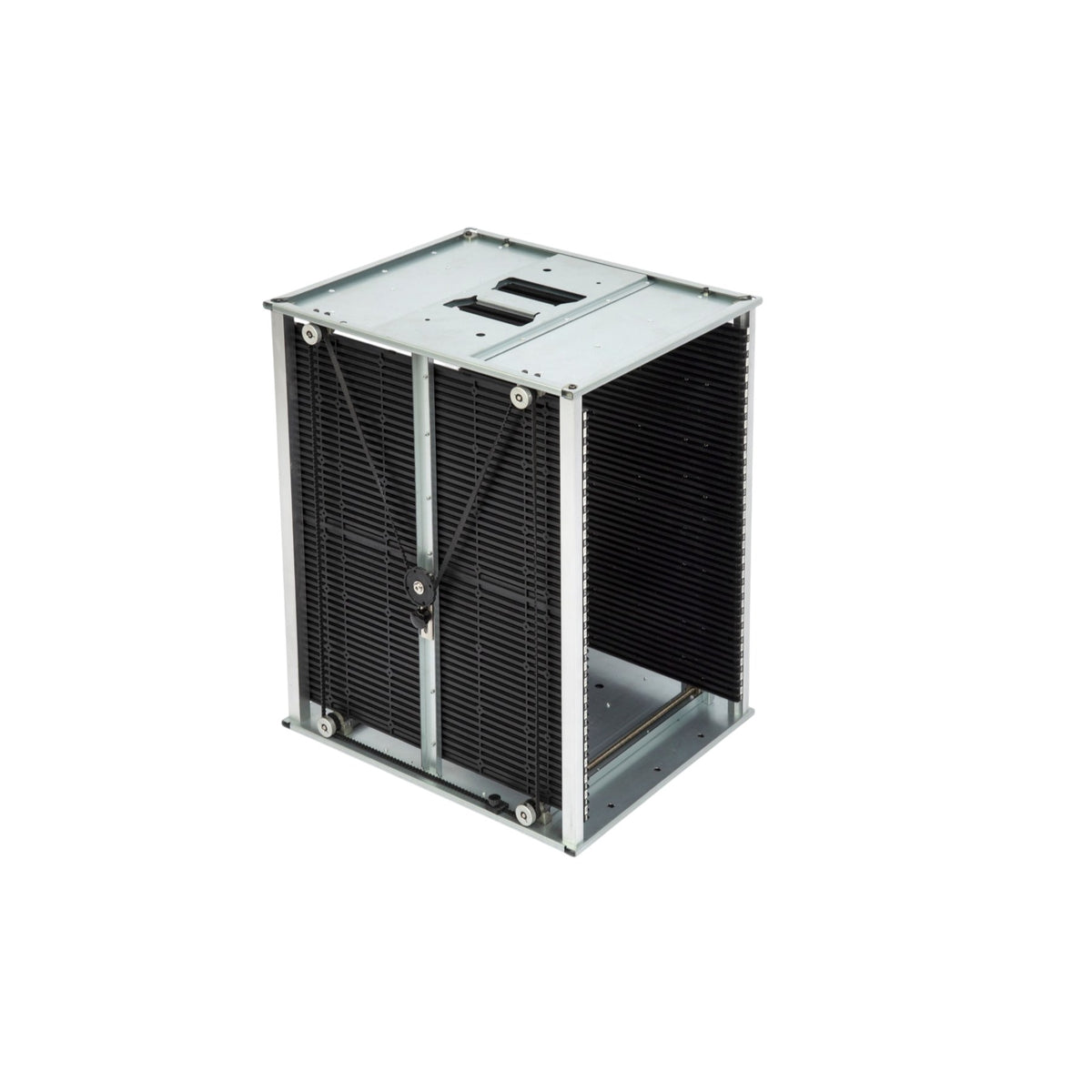

El B0109GC BELT-80C es un rack magazine ESD para PCB de 50 ranuras con ajuste de ancho de correa continua, con rango −20 °C a +80 °C (−4 °F a 176 °F). El paso de ranura es 10 mm, el ancho de placa se ajusta de 10–460 mm. Se envía desde California y encaja en cargadores SMT en línea estándar.
¿Reemplaza la pieza de otro fabricante? Busque su número de parte en la referencia cruzada →
Un rack de riel de engranaje no baja de 50 mm de ancho de tarjeta. El B0109GC BELT-80C con ajuste por correa, sobre el chasis de formato máximo, cubre de corrido todo el rango de 10–460 mm, el rango por correa más amplio del catálogo. Circuitos flexibles de 10 mm, tarjetas hijas de 50 mm y backplanes de 460 mm corren con el mismo inventario de racks.
Dimensiones exteriores (L × A × H): 21″ × 21″ × 22″ · 535 × 530 × 563 mm
El B0109GC BELT-80C es un rack magazine ESD de 50 ranuras en formato máximo con ajuste de ancho continuo por correa. Usted gira la correa a mano; la correa mueve las poleas de arriba y de abajo del chasis, y estas hacen girar al parejo los dos husillos cautivos, los dos paneles laterales se cierran o se abren juntos en la misma vuelta. Como el ajuste es continuo (sin clics ni posiciones fijas), cualquier ancho de tarjeta entre 10 mm y 460 mm se cubre con un solo rack, el rango por correa más amplio del catálogo.
Construcción: 2 paneles laterales de PS conductivo intercambiables, pilares de aluminio, base de acero galvanizado y 2 placas tope tipo H (en lugar de la barra tope única que traen las variantes de riel de engranaje). La ranura mide 5 mm de ancho × 4 mm de profundidad, más honda que la ranura de 3.5 mm del riel de engranaje, para que la tarjeta vaya bien sujeta en el manejo con transportadores en línea. La resistencia superficial se mantiene en la banda disipativa de 10⁴–10⁶ Ω según ANSI/ESD S541.
Está pensado para el rango ambiental estándar de 80 °C. Si su proceso lleva ciclos de horneado o curado, la misma familia de chasis de formato máximo también maneja las variantes de riel de engranaje B0109GN-80C / GM-200C y la versión totalmente de aluminio GL HT-300C.
Giro de 360° generado desde el modelo CAD de producción: la geometría que ve es la pieza que se envía · B0109GC BELT-80C
| Modelo | B0109GC BELT-80C |
|---|---|
| Materiales | Paneles laterales de PS conductivo (2 × intercambiables) · pilares de aluminio · base de acero galvanizado |
| Dimensiones (L × A × H) | 535 × 530 × 563 mm (21.06″ × 20.87″ × 22.17″) |
| Número de ranuras | 50 |
| Ancho de ranura | 5 mm (0.197″) |
| Profundidad de ranura | 4 mm (0.157″), más profunda que los 3.5 mm del riel de engranaje |
| Paso de ranura | 10 mm (0.394″) |
| Ancho de tarjeta ajustable | 10–460 mm (0.39″–18.11″) por correa (continuo, sin escalones), el rango por correa más amplio del catálogo |
| Longitud máx. de tarjeta | 535 mm (21.06″) |
| Tamaño máx. de tarjeta (L × A) | 535 × 460 mm |
| Tamaño mín. de tarjeta (L × A) | 50 × 10 mm, 5× más angosto que el riel de engranaje |
| Posiciones de referencia | A = 34 mm · B = 34 mm |
| Propiedades ESD | Resistencia superficial 10⁴ – 10⁶ Ω (banda disipativa según ANSI/ESD S541) |
| Resultados de pruebas ESD | Informe NASTC 2025AS4693AP (nov 2025): punto a punto 3.24 × 10⁴ Ω · a tierra 4.86 × 10⁴ Ω · superficie −7 V (espec. < 100 V) · decaimiento 0.2 s (espec. ≤ 2 s), TODO CONFORME |
| Rango de temperatura | −20 °C a +80 °C (−4 °F a 176 °F) |
| Tipo de ajuste | Correa (continua, sin escalones) |
| Incluye | 2 placas tope tipo H · asas de transporte (superior e inferior) |
| Peso | 15 kg |
¿Necesita planos o modelos CAD? Solicítelos por correo
| Cargador / máquina | Serie | Interfaz |
|---|---|---|
| ASM SIPLACE | Todos los cargadores / descargadores en línea | Chasis 563 mm · paso de ranura 10 mm |
| Yamaha | Serie YSM | Chasis 563 mm · paso de ranura 10 mm |
| Panasonic | Serie NPM | Chasis 563 mm · paso de ranura 10 mm |
| Juki | Serie RS | Chasis 563 mm · paso de ranura 10 mm |
| Otros SMT en línea | Cargadores de interfaz estándar | Pida verificación de ajuste si su línea usa un soporte especial |
¿Su cargador no aparece en la lista? Envíenos el modelo y confirmamos la compatibilidad antes de que ordene.
| Característica | B0109GN-80C | B0109GM-200C | B0109GL HT-300C | B0109GC BELT-80C |
|---|---|---|---|---|
| Rango de temperatura | −20 °C a +80 °C (−4 °F a 176 °F) | −20 °C a +200 °C (−4 °F a 392 °F), apto para horneado según IPC/JEDEC J-STD-033 | −20 °C a +300 °C (−4 °F a 572 °F), el tope del rango térmico de racks magazine | −20 °C a +80 °C (−4 °F a 176 °F) |
| Ajuste de ancho | Riel de engranaje, paralelismo controlado | Riel de engranaje, paralelismo controlado | Riel de engranaje, paralelismo controlado | Correa continua, sin escalones |
| Horneado MSD según J-STD-033 | No. Transfiéralas primero a un rack apto para horneado | Sí, las placas permanecen en el rack durante el horneado | Sí, las placas permanecen en el rack durante el horneado | No. Transfiéralas primero a un rack apto para horneado |
| Estructura | Paneles PPE conductivos · pilares de aluminio · base de acero | Paneles PPE conductivos · pilares de aluminio · base de acero | Todo aluminio | Paneles PPE conductivos · pilares de aluminio · base de acero |
| Elija este modelo cuando | Almacenamiento, transporte y manejo SMT en línea estándar. | Horneado MSD a 90–125 °C: un solo contenedor desde el almacén hasta el cargador. | Carga directa en reflujo sin plomo, curado aeroespacial y pruebas de alta temperatura. | Anchos por correa para corridas de placas mixtas. |
Materiales: 2 × paneles laterales de PS conductivo · pilares de aluminio · base de acero galvanizado · 2 topes tipo H
Res. superficial: 10⁴ – 10⁶ Ω, banda disipativa según ANSI/ESD S541
Prueba NASTC: informe 2025AS4693AP (nov 2025), punto a punto, a tierra, voltaje y decaimiento, todo CONFORME
Rango térmico: −20 °C a +80 °C, lo estándar en SMT
Capacidad: 50 ranuras · paso de 10 mm · ajustable 10–460 mm · tarjeta máx. 535 × 460 mm
RoHS: CONFORME, Directiva (UE) 2015/863. Verificado por SGS, informe n.º NGBEC25007648601 (1 dic 2025). Los 20 componentes analizados, Pb, Hg, Cd, Cr⁶⁺, PBB, PBDE, DEHP, BBP, DBP, DIBP: todos CONFORMES.
ESD: informe NASTC 2025AS4693AP, probado según SJ/T 10694-2022 y WJ 2146-2016 por el MII Anti-Static Products Quality Supervision and Testing Center.
Ideal para: anchos de tarjeta mixtos (10–460 mm) · circuitos flexibles angostos · paneles de formato pequeño · backplanes / tarjetas madre de formato máximo · automatización SMT en línea.
Por qué le conviene: construcción de grado aeroespacial, en existencia en EE. UU., y toda la familia de chasis de formato máximo B0109 (GN / GM / GC BELT / GL HT) con la misma huella, combine variantes en una sola orden de compra con la misma logística, el mismo paquete de cumplimiento y el mismo esquema de precios por volumen.
Referencia completa de normas IPC y ESD para manejo, almacenamiento y depaneling →
| Cantidad | Precio por unidad | Usted ahorra |
|---|---|---|
| 1–19 racks | $541 | Precio directo de fábrica |
| 20+ racks | $486.90 | 10% |
