Tornamesa ESD · 20″ de diámetro · 250 lb · Sin corriente
D500, Tornamesa ESD
D500En existencia · EE. UU.
Tornamesa de trabajo segura ESD pensada para ensambles de PCB más grandes y armados mecánicos, disco de 500 mm (20″), perfil bajo de 15 mm, carga hasta 250 lb (113 kg). Le caben tarjetas de hasta 350 × 350 mm con espacio de sobra. El caucho conductivo sobre el disco de plástico mantiene el ensamble aterrizado todo el tiempo. Sin corriente, sin aire, sin nada que instalar. En existencia en EE. UU..
$181.63 por unidad
- Carga hasta 250 lb
- Giro libre de 360°
- Caucho conductivo
- Superficie de 5 × 10⁶ Ω
- Aguanta hasta 85 °C
- ANSI/ESD S20.20
Tome en cuenta: el pedido mínimo es de $250. Combine refacciones o agréguelo a un pedido de racks.
Seguro ESD
Envío desde EE. UU.
Asesoría técnica incluida
¿El ensamble pesa más? Le toca el disco grande.

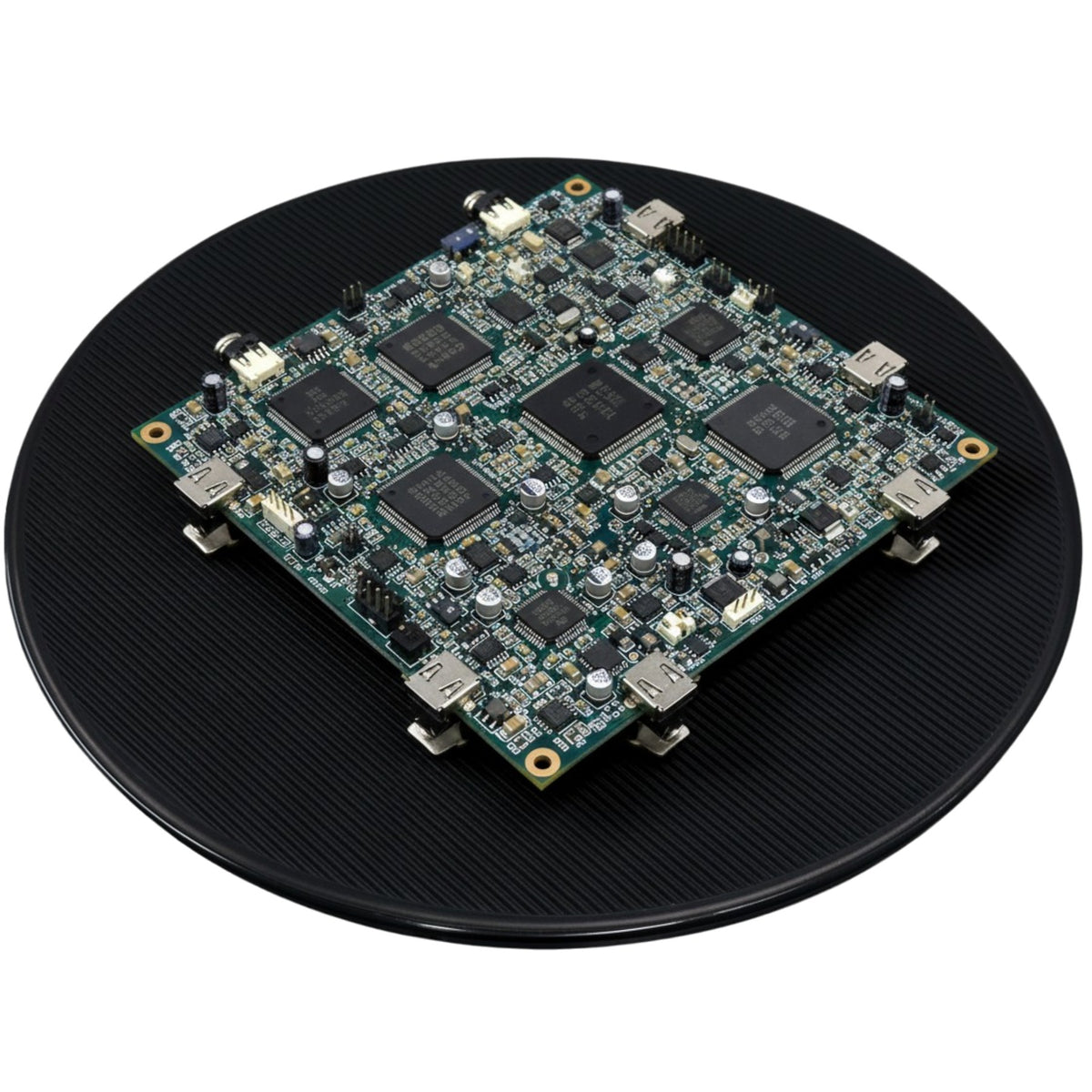

REF 01Cuando el ensamble pasa de 200 lb o queda más ancho de lo que el disco de 380 mm carga a gusto, toca subir de talla. La D500 trae el mismo diseño manos libres, sin corriente y con ANSI/ESD S20.20, pero lo lleva a 500 mm de superficie de trabajo y 250 lb de capacidad, para ensambles de PCB de tamaño completo, armados mecánicos y retrabajo de varios componentes.
Giro libre de 360°
Carga hasta 250 lb
Tarjetas de 350 × 350 mm
Sin corriente / sin aire
De un vistazo
REF 02Diámetro del disco500 mm (20″)
Capacidad de carga250 lb (113 kg)
Tarjeta máx. (L × A)350 × 350 mm
Tolerancia de temp.−10 / +85 °C
Descripción

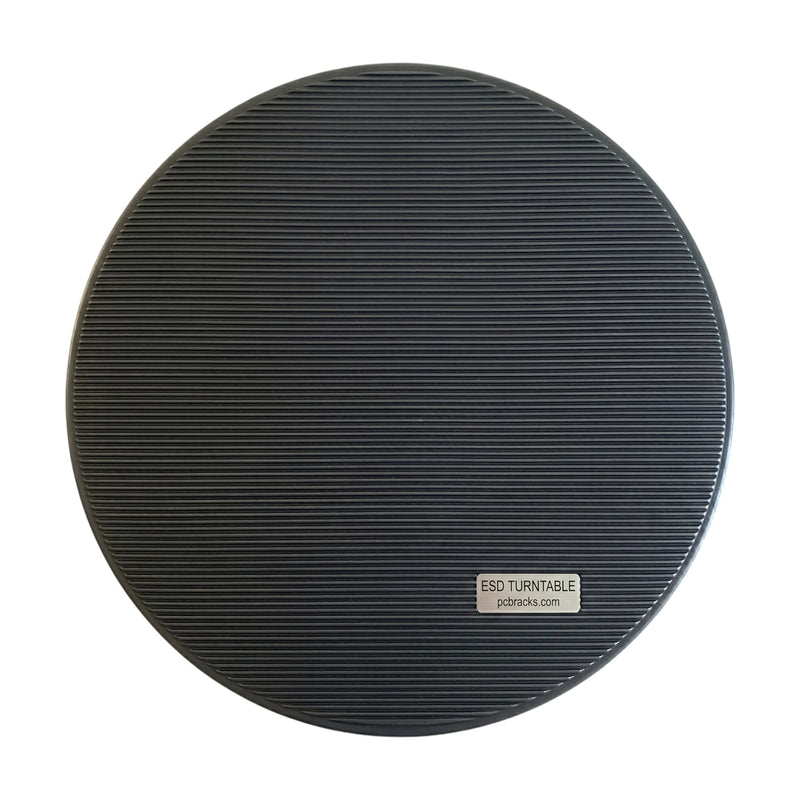

REF 03La D500 es una tornamesa segura ESD de 500 mm (20″) de diámetro que carga hasta 250 lbs (113 kg), pensada para ensambles de PCB más grandes (hasta 350 × 350 mm) y armados mecánicos. La cara de trabajo es de caucho conductivo adherido a un disco de plástico resistente; la unidad se asienta plana en cualquier mesa de trabajo, con apenas 15 mm (0.6″) de alto, y da el giro completo de 360 grados sobre un rodamiento suave.
El caucho conductivo mantiene la protección ESD en todo momento: resistividad superficial de 5 × 10⁶ Ω y volumétrica de 1 × 10⁷ Ω, de lleno en el rango disipativo que piden las áreas de trabajo ANSI/ESD S20.20. Le puede poner ensambles que vienen saliendo del reflow o de la soldadura selectiva y todavía no terminan de enfriarse (aguanta hasta 85 °C / 185 °F).
No ocupa corriente, ni aire comprimido, ni instalación. Póngala en la mesa y empiece a trabajar de una vez. Sus 2.88 kg (6.3 lb) pesan más que la D380, el disco más grande y la mayor carga piden una base más robusta, que mantiene la tornamesa firme aunque el operador empuje fuerte en la orilla del disco.
Especificaciones técnicas
REF 05| Modelo | D500 |
|---|---|
| Diámetro | 500 mm (20″) |
| Altura de perfil | 15 mm (0.6″), se asienta plana en cualquier mesa de trabajo |
| Rotación | 360°, giro libre sobre rodamiento suave |
| Capacidad de carga | 250 lbs (113 kg) |
| Tarjeta máx. en plataforma (L × A) | 350 × 350 mm (13.8″ × 13.8″) |
| Tarjeta mín. en plataforma (L × A) | 10 × 10 mm |
| Material de la superficie | Caucho conductivo (adherido a disco de plástico) |
| Material del disco | Plástico resistente |
| Resistividad superficial | 5 × 10⁶ Ω |
| Resistividad volumétrica | 1 × 10⁷ Ω |
| Rango de desempeño | 5 × 10⁶ Ω/cm² |
| Tolerancia de temperatura | −10 °C a +85 °C (14 °F a 185 °F) |
| Corriente eléctrica | No requiere |
| Aire comprimido | No requiere |
| Peso del producto | 2.88 kg (6.3 lbs) |
Documentación
Diseñada para estaciones de trabajo con protección ESD
REF 07Superficie: caucho conductivo adherido a un disco de plástico resistente
Res. superficial: 5 × 10⁶ Ω, banda disipativa según ANSI/ESD S20.20
Res. volumétrica: 1 × 10⁷ Ω · rango de desempeño 5 × 10⁶ Ω/cm²
Rango térmico: −10 °C a +85 °C, aguanta ensambles todavía tibios saliendo del reflow
Capacidad: giro libre de 360° · carga de 250 lb (113 kg) · disco de 500 mm (20″) · tarjeta máx. 350 × 350 mm
Lista para usarse como superficie de trabajo EPA
ANSI/ESD S20.20: cumple, resistividad superficial dentro del rango disipativo que se pide para superficies de trabajo EPA en áreas con control ESD.
Ideal para: ensamble y retrabajo de PCB · ensamble mecánico · inspección y control de calidad · ensamble de cómputo / electrónica.
No apta para: temperaturas sostenidas arriba de 85 °C · usarla de fijación estructural con cargas de prensa / sujeción que pasen de las 250 lb de capacidad.
Origen: en existencia en EE. UU., EE. UU.
Contenido de la caja
REF 08- Se envía por unidad. Peso por pieza: 2.88 kg (6.3 lb). En existencia en el almacén de EE. UU., los pedidos estándar salen la misma semana. Nada que armar: póngala en la mesa y a trabajar.
Precios por volumen
REF 09| Cantidad | Precio por unidad | Usted ahorra |
|---|---|---|
| 1–19 | $181.63 | , |
| 20+ | $163.47 | 10% |
Refacciones y partes relacionadas
REF 10
D380, Tornamesa ESD
Tornamesa de trabajo segura ESD, ponga el ensamble encima, gírelo y trabájelo por los 360 grados sin levantar la tarjeta.
Tornamesa ESD$117.65
PCBH-2L-C, Soporte ESD inclinado para PCB (paquete de 10)
Soporte de tarjetas de base ancha, en forma de L y doble ángulo amplio, hecho para inspección y control de calidad.
Soporte inclinadoPack of 10 units$319.03Los ingenieros también compraron
REF 11
PCBH-C, Soporte ESD inclinado para PCB (paquete de 10)
Soporte de tarjetas compacto en ángulo vertical, hecho para el escritorio, huella de 265 × 205 mm, 95 mm de alto; cabe junto al cautín o al microscopio sin quitarle espacio de trabajo.
Soporte inclinadoPack of 10 units$319.03
RA-17C, Rack ESD ranurado para PCB (paquete de 10)
Rack de polipropileno conductivo para guardar, manejar y trasladar hasta 25 PCB de hasta 2.4 mm de espesor.
Borde ranuradoPack of 10 units$359.86
RA-18C, Rack ESD ranurado para PCB (paquete de 10)
Rack de polipropileno conductivo con ranuras por los dos lados (las tarjetas quedan agarradas por los dos bordes) y asas integradas en los dos extremos para trasladarlo.
Borde ranuradoPack of 10 units$359.86
RA-19C, Rack ESD ranurado para PCB (paquete de 10)
Rack de polipropileno conductivo con el paso más fino (12.2 mm) y la ranura más profunda (8 mm) de la serie ranurada.
Borde ranuradoPack of 10 units$375.64Lo que preguntan los ingenieros
REF 12¿La D500 ocupa corriente, aire comprimido o baterías?
No. La tornamesa gira sobre un rodamiento suave con el puro peso de la tarjeta. Póngala en la mesa, acomode el ensamble encima y empújelo para girarlo. No hay que conectarla al contacto, ni a la línea de aire; no lleva baterías que andar cambiando ni mantenimiento programado. El aterrizaje al tapete ESD de la mesa se da por el puro contacto, el caucho conductivo es continuo con el cuerpo del disco, y el disco se asienta plano sobre su superficie de trabajo.
¿Cuál es la tarjeta más grande que le cabe a la D500?
En la plataforma caben tarjetas de hasta 350 × 350 mm (13.8″ × 13.8″), y todavía sobra espacio en el disco de 500 mm. El tamaño mínimo es 10 × 10 mm, suficiente para sostener un solo chip en una fijación de prueba. Las tarjetas de más de 350 × 350 mm van a sobresalir del disco; la tornamesa las gira igual, pero por estabilidad le recomendamos que el ensamble no se salga de la huella de la plataforma.
¿Le puedo poner una tarjeta caliente, saliendo del reflow o de la soldadura selectiva?
Sí, aguanta hasta 85 °C (185 °F). Eso queda arriba de la temperatura a la que ya se toma una tarjeta fría con la mano, pero abajo de las temperaturas sostenidas de reflow u horno. Si el ensamble viene tan caliente que el operador ocupa guantes, dele 30–60 segundos para que baje a rango seguro antes de acomodarlo en el disco. El caucho conductivo es resistente, pero no está hecho para meterse al horno.
¿Qué significa que cumpla ANSI/ESD S20.20 para mi área de trabajo EPA?
ANSI/ESD S20.20 marca el rango de resistividad superficial que debe cumplir toda superficie de trabajo dentro de un Área Protegida contra ESD (EPA). Los 5 × 10⁶ Ω de resistividad superficial de la D500 caen de lleno en la banda disipativa que pide la norma, o sea, la carga se drena de la superficie lo bastante rápido para no dañar componentes sensibles a ESD, y lo bastante lento para no generar picos por un aterrizaje de golpe. Póngala sobre el tapete ESD que ya tiene, la base del disco mantiene la continuidad del EPA.
D500 (20″) o D380 (15″), ¿cuál me conviene?
La D500 le conviene para ensambles de PCB de tamaño completo (hasta 350 × 350 mm), armados mecánicos con varios subcomponentes o cualquier retrabajo donde la carga se acerque a las 250 lb. La D380 le conviene para soldadura manual en mesa, ensambles medianos y retrabajo donde las 200 lb le alcanzan y el espacio de mesa anda más justo. Las dos llevan el mismo material de superficie, la misma especificación ESD y el mismo diseño sin corriente, lo único que cambia es el diámetro del disco (500 frente a 380 mm), el alto del perfil (15 frente a 12 mm) y la carga nominal.
¿Qué viene en la caja?
Una tornamesa D500, ya armada y lista para trabajar. Peso por pieza: 2.88 kg (6.3 lb). En existencia en el almacén de EE. UU., la mayoría de los pedidos salen la misma semana. Nada que armar: póngala en la mesa y empiece a usarla de una vez.
