Une dépanéliseuse manuelle pour les séries mixtes et une pneumatique pour la production ; les deux coupent le long de la rainure V, sous 200 µε de contrainte mesurée.
Choisissez selon le volume : la VPD3-1M manuelle pour les petites séries, la NPI et les références mixtes — sans air, sans courant, coupe de 460 mm. La VPD5-330 pneumatique pour la production — pédale, les deux mains sur le panneau, coupe de 330 mm. Toutes deux sont des machines de dépanélisation V-cut pour panneaux pré-rainurés ; spécifications complètes dans les tableaux ci-dessous.
Coupes V-score nettes pour séries mixtes et prototypes, ni air, ni électricité, sur tout établi. Un seul lot de cartes sauvé la rembourse.
Cisaille manuelleIdéale pour : Lignes prototype et NPI · Postes de reprise · Sous-traitance multi-références · Labo et R&D · Postes sans air comprimé
$9,099.80Cisaille à pédale pour le volume répété, moins de 200 µε de contrainte mesurée : le rendement BGA tient de la pièce un à la dix mille.
Cisaille pneumatiqueIdéale pour : Aérospatiale et défense (IPC Classe 3) · Électronique automobile (IATF 16949) · Dispositifs médicaux réglementés FDA · Sous-traitants haute fiabilité avec BGA près de la rainure
$16,814.60Lames, pédales et pièces de service pour les deux machines, identifiées par référence, en stock aux États-Unis.
Pour les deux machines À partir de $216.50Toutes les spécifications des deux machines figurent dans le tableau complet
Two numbers qualify every V-scored panel: the longest score you need to cut, and the board thickness. Enter them, the finder returns the machine that shears it clean, and the one to step up to.
Un doute sur une spécification ? Parler à un ingénieur réponse sous un jour ouvré.
Plutôt décrire que mesurer ? Demandez à Sam, il vous mène à la référence exacte.
Tous les racks magazine : 50 fentes au pas de 10 mm, sûrs ESD, compatibles loader CMS. Dimensions en mm (1″ = 25,4 mm).
Les machines sont fabriquées sur commande, délai et fret chiffrés avec votre bon de commande. Indiquez votre cadence et nous la spécifions. Lames et pièces expédiées du stock américain.
Double lame linéaire, vérin pneumatique, commande à la pédale, carter OSHA. Lames et pédales restent en stock aux États-Unis pour chaque VPD en service.
Spécifications complètesThe VPD5-330 on a working bench, blade line, regulator, pedal and enclosure, before you ever uncrate one.
L'étape de coupe entre test et emballage, sur des lignes où un joint fissuré en service coûte plus cher que la machine.
| Spécification | VPD3-1MDépaneleuse V-score manuelleManuelle | VPD5-330Dépaneleuse V-score pneumatiquePneumatique |
|---|---|---|
| Coupe et entraînement | ||
| Méthode de coupe | Cisaille manuelle type ciseaux, lame circulaire sur lame linéaire fixe | Double lame linéaire en V refermée sur la rainure, course pneumatique descendante |
| Utilisation | Chariot tiré à la main | Pédale, les mains restent sur le panneau |
| Enveloppe du panneau | ||
| Longueur maximale de séparation (mm) | 460 | 330 |
| Épaisseur de carte | ≤ 1,5 mm / ≥ 2 mm selon lame | 0.6 – 2.54 mm |
| Profondeur de rainure / âme restante | > 0.25 mm | Âme restante 0,6 – 1,30 mm |
| Hauteur des composants, dessus | 33 mm | 20 mm |
| Hauteur des composants, dessous | 25.4 mm | 20 mm |
| Dégagement composant-rainure | ≥ 2 mm | ≥ 0,5 mm, condensateurs céramiques compris |
| Matériau de la carte | FR4, simple ou double face | FR4, standard et haut Tg |
| Contrainte et détrompage | ||
| Contrainte mesurée sur la carte | Dépend de l'opérateur (coupe manuelle) | < 200 µε mesurée par jauges de contrainte indépendantes |
| Détrompage | — | 4 mm L'ouverture de 4 mm n'accepte que la section rainurée |
| Machine et conformité | ||
| Utilités | Aucune, ni air, ni électricité | Air d'atelier, 0,4 – 0,6 MPa (≈ 85 PSI) |
| Poids net | 35 kg | 125 kg |
| Encombrement (L × l × H) (mm) | 784 × 460 × 530 | 750 × 230 × 395 |
| Conformité | — | CE EN ISO 12100:2010 |
| Demander un devis | Demander un devis | |
Les deux machines ne coupent que des panneaux FR4 pré-rainurés en V, pas de formats à languettes ni non rainurés. Fabrication sur commande : délai et fret chiffrés avec votre bon de commande.
Touchez un point pour voir ce qu'il change sur votre ligne. Six sur la manuelle, sept sur la pneumatique.
Les profils interchangeables de la VPD3-1M couvrent cartes fines, cartes épaisses et composants traversant la ligne de coupe. Les lames linéaires appariées de la VPD5-330 tiennent une seule géométrie à chaque cycle, jeu réglé à la cale de 0,05 mm.
Postes d'établi à alimentation manuelle, pas des modules convoyeur en ligne. Ils se posent sur tout établi ESD en aval de la refusion, sans intégration de convoyeur.
Une précision sur les termes : antistatique, static-safe, ESD-safe, conducteur et dissipatif décrivent le même travail — évacuer la charge avant qu'elle n'atteigne un composant. Le chiffre qui compte est la résistance de surface, imprimée sur chaque fiche technique de cette page.
Jeux de lames, pédales et pièces de service d'origine constructeur pour les deux machines, en stock aux États-Unis, du prix le plus bas au plus élevé.
Ouvrir la fiche de référence complète ↗

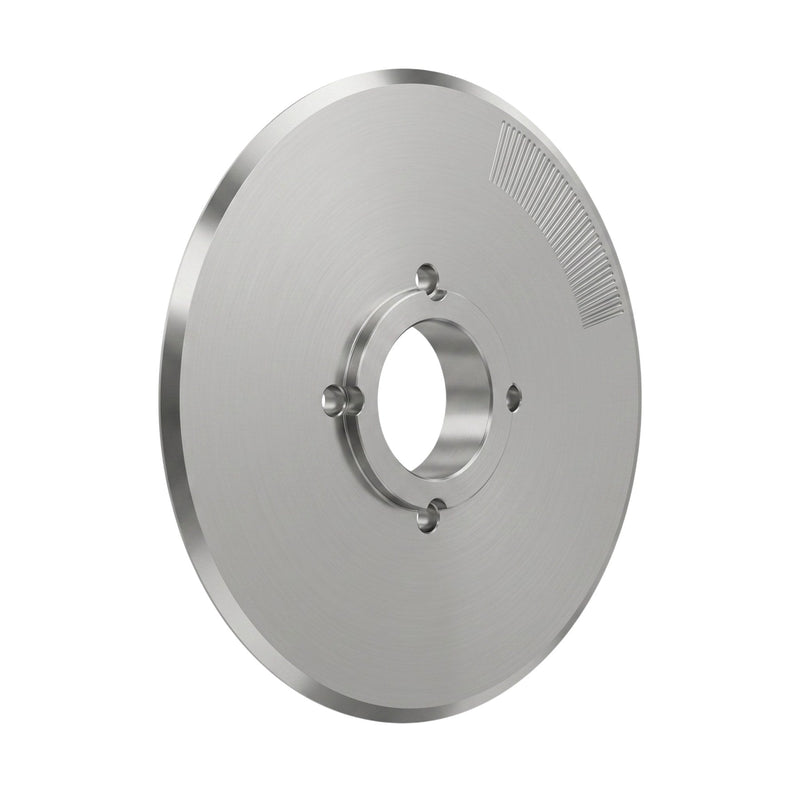

Lame circulaire de rechange pour le chariot mobile de la dépaneleuse manuelle VPD3-1M.
$757.50Lame linéaire fixe de rechange pour la dépaneleuse manuelle VPD3-1M.
$1,366.50Les repères correspondent à la planche ci-dessus. Les pièces dotées d'une référence PCBRacks partent des États-Unis ; les autres sont chiffrées d'après le modèle et le numéro de série de votre machine. Les repères se répètent d'une machine à l'autre, précisez toujours la machine que vous exploitez.
| Repère | Désignation | Qté | Référence PCBRacks |
|---|---|---|---|
| M13 | Poignée réglable | 1 | Sur devis Demander → |
| M14 | Lame linéaire | 1 | VPD3-1LB En stock |
| M15 | Lame circulaire | 1 | VPD3-1CB En stock |
| M19 | Vis de blocage, réglage vertical | 1 | Sur devis Demander → |
| M20 | Guides de lame circulaire | 1 jeu | Sur devis Demander → |
| M21 | Poignée | 1 | Sur devis Demander → |
Ouvrir la fiche de référence complète ↗
Ensemble poignée de rechange pour le guide-carte côté opérateur de la VPD5-330.
$216.50Interrupteur à pédale pneumatique de rechange pour la VPD5-330.
$525.50Paire de lames linéaires de rechange pour la dépaneleuse pneumatique VPD5-330.
$2,280.00Les repères correspondent à la planche ci-dessus. Les pièces dotées d'une référence PCBRacks partent des États-Unis ; les autres sont chiffrées d'après le modèle et le numéro de série de votre machine. Les repères se répètent d'une machine à l'autre, précisez toujours la machine que vous exploitez.
| Repère | Désignation | Qté | Référence PCBRacks |
|---|---|---|---|
| M01 | Lame linéaire (paire appariée) | 1 paire | VPD5-330LK En stock |
| M12 | Support de lame inférieur (1) | 1 | Sur devis Demander → |
| M13 | Bloc de montage inférieur | 1 | Sur devis Demander → |
| M14 | Support de lame inférieur (2) | 1 | Sur devis Demander → |
| M15 | Support de lame supérieur | 1 | Sur devis Demander → |
| P04 | Pédale pneumatique | 1 | VPD5-330-P04 En stock |
| P05 | Régulateur de pression | 1 | Sur devis Demander → |
| P08 | Régulateur de débit | 1 | Sur devis Demander → |
| P09 | Robinet d’entrée d’air | 1 | Sur devis Demander → |
| P13 | Poignée | 1 | VPD5-330-P13 En stock |
Dimensions, références, remises, délais : demandez, ou utilisez les raccourcis du chat.
La dépanelisation sépare les cartes individuelles d'un panneau multiple après brasage. Les cartes arrivent reliées par des rainures en V pré-marquées ; la dépaneleuse cisaille proprement le long de ces rainures pour que chaque carte passe au test et à l'emballage.
Voir les machinesLa VPD3-1M est la machine manuelle, prototypes, références mixtes, reprise, postes sans air comprimé. La VPD5-330 est la pneumatique, volume répété du même panneau, avec contrôle de contrainte mesuré pour IPC Classe 3, IATF 16949 et lignes réglementées FDA.
Spécifications complètesLa casse manuelle fléchit tout le panneau, la contrainte rayonne à plusieurs centimètres de la rainure et fissure condensateurs céramiques et joints BGA. La cisaille isole l'effort dans la rainure : des essais indépendants ont mesuré moins de 200 microdéformations sur la VPD5-330.
Voir les chiffresUniquement du FR4 pré-rainuré en V, simple ou double face, jusqu'à 460 mm sur la VPD3-1M et 330 mm sur la VPD5-330. Elles ne coupent pas les panneaux à languettes, détourés ou non rainurés.
Vérifier l'enveloppeLa VPD5-330 est marquée CE selon EN ISO 12100:2010 et la directive machines 2006/42/EC, avec des résultats de jauges dans la plage 34–117 µε. La documentation est fournie sur demande pour les audits qualité.
Données de conformitéJeux de lames, pédales et pièces de service sont d'origine constructeur, en stock aux États-Unis, fret terrestre. Les profils sur mesure sont chiffrés d'après le plan de votre panneau.
Voir lames et piècesLes deux machines sont fabriquées sur commande et partent des États-Unis par le transporteur de votre choix. Envoyez le formulaire de devis avec la spécification de votre panneau, configuration et date d'expédition confirmées sous un jour ouvré.
