B0110GC BELT-80C80 °CPedido especial · plazo de entrega de 2 a 4 semanas según la cantidad
El B0110GC BELT-80C es un rack magazine ESD para PCB de 50 ranuras con ajuste de ancho de correa continua, con rango −20 °C a +80 °C (−4 °F a 176 °F). El paso de ranura es 10 mm (0.394″), el ancho de placa se ajusta de 10–460 mm (0.394″–18.11″). Se envía desde EE. UU. y encaja en cargadores SMT en línea estándar.
Flex angosto Y backplane completo en el mismo rack.
Un rack de riel de engranaje no baja de 50 mm (1.97″) de ancho de tarjeta. El B0110GC BELT-80C con ajuste por correa, sobre el chasis de formato extralargo, cubre de corrido todo el rango de 10–460 mm (0.394″–18.11″), el formato de tarjeta más largo del catálogo. Circuitos flexibles de 10 mm (0.394″), tarjetas hijas de 50 mm (1.97″) y backplanes de 460 mm (18.11″) corren con el mismo inventario de racks.
El B0110GC BELT-80C es un rack magazine ESD de 50 ranuras en formato extralargo con ajuste de ancho continuo por correa. Usted gira la correa a mano; la correa mueve las poleas de arriba y de abajo del chasis, y estas hacen girar al parejo los dos husillos cautivos, los dos paneles laterales se cierran o se abren juntos en la misma vuelta. Como el ajuste es continuo (sin clics ni posiciones fijas), cualquier ancho de tarjeta entre 10 mm (0.394″) y 460 mm (18.11″) se cubre con un solo rack, el formato de tarjeta más largo del catálogo.
Construcción: 2 paneles laterales de PS conductivo intercambiables, pilares de aluminio, base de acero galvanizado y 2 placas tope tipo H (en lugar de la barra tope única que traen las variantes de riel de engranaje). La ranura mide 5 mm (0.197″) de ancho × 4 mm (0.157″) de profundidad, más honda que la ranura de 4 mm (0.157″) del riel de engranaje, para que la tarjeta vaya bien sujeta en el manejo con transportadores en línea. La resistencia superficial se mantiene en la banda disipativa de 10⁴–10⁶ Ω según ANSI/ESD S541.
Está pensado para el rango ambiental estándar de 80 °C (transporte, almacenamiento, soldadura, inspección, limpieza). No hay versión apta para horneado en el chasis extralargo: para ciclos de horneado o curado, el B0109GM-200C (200 °C) y el B0109GL HT-300C (300 °C, todo aluminio) cubren tarjetas de hasta 535 × 460 mm (21.06″ × 18.11″). Para posiciones indexadas y repetibles en el mismo chasis extralargo, vea el B0110GN-80C.

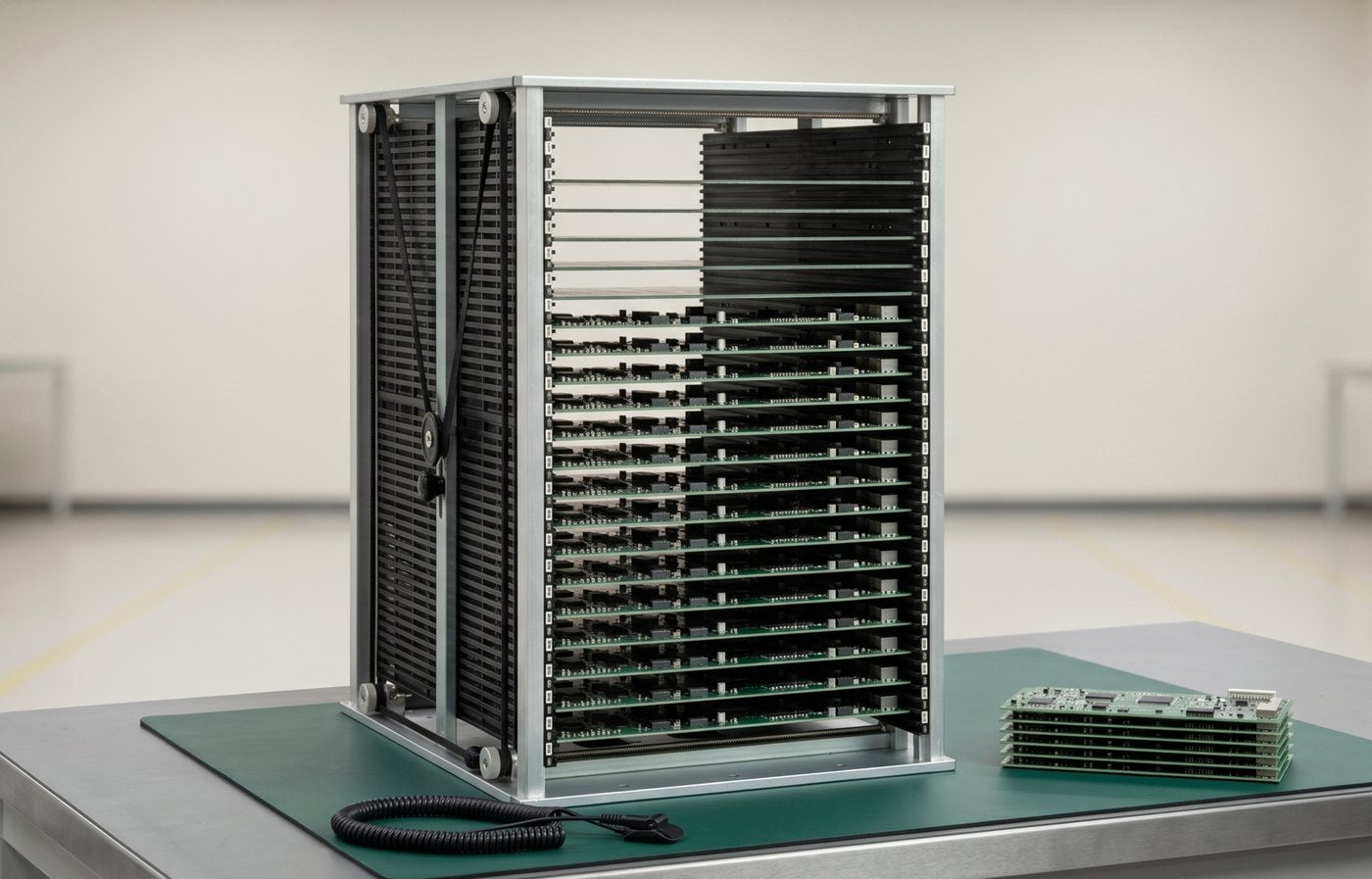

FIG. 2B0110GC BELT-80C
B0110GC BELT-80C · Especificaciones técnicas
Modelo
B0110GC BELT-80C
Materiales
Paneles laterales de PS conductivo (2 × intercambiables) · pilares de aluminio · base de acero galvanizado
Dimensiones (L × A × H)
630 × 530 × 563 mm (24.80″ × 20.87″ × 22.17″)
Número de ranuras
50
Ancho de ranura
5 mm (0.197″)
Profundidad de ranura
4 mm (0.157″).157″) del riel de engranaje
Paso de ranura
10 mm (0.394″)
Ancho de tarjeta ajustable
10–460 mm (0.39″–18.11″) por correa (continuo, sin escalones), el formato de tarjeta más largo del catálogo
Longitud máx. de tarjeta
620 mm (24.41″)
Tamaño máx. de tarjeta (L × A)
620 × 460 mm (24.41″ × 18.11″)
Tamaño mín. de tarjeta (L × A)
50 × 10 mm (1.97″ × 0.394″), 5× más angosto que el riel de engranaje
Informe NASTC 2025AS4693AP (nov 2025): punto a punto 3.24 × 10⁴ Ω · a tierra 4.86 × 10⁴ Ω · superficie −7 V (espec. < 100 V) · decaimiento 0.2 s (espec. ≤ 2 s), TODO CONFORME
Rango de temperatura
−20 °C a +80 °C (−4 °F a 176 °F)
Tipo de ajuste
Correa (continua, sin escalones)
Incluye
2 placas tope tipo H · asas de transporte (superior e inferior)
No. Transfiéralas primero a un rack apto para horneado
No. Transfiéralas primero a un rack apto para horneado
No. Transfiéralas primero a un rack apto para horneado
Estructura
Paneles PS conductivos · pilares de aluminio · base de acero
Paneles PS conductivos · pilares de aluminio · base de acero
Paneles PPE conductivos · pilares de aluminio · base de acero
Elija este modelo cuando
Almacenamiento, transporte y manejo SMT en línea estándar.
Anchos por correa para corridas de placas mixtas.
Almacenamiento, transporte y manejo SMT en línea estándar.
PartB0110GC BELT-80C
Diseñado para estaciones de trabajo con protección ESD
Materiales: 2 × paneles laterales de PS conductivo · pilares de aluminio · base de acero galvanizado · 2 topes tipo H
Res. superficial: 10⁴ – 10⁶ Ω, banda disipativa según ANSI/ESD S541
Prueba NASTC: informe 2025AS4693AP (nov 2025), punto a punto, a tierra, voltaje y decaimiento, todo CONFORME
Rango térmico: −20 °C a +80 °C, lo estándar en SMT
Capacidad: 50 ranuras · paso de 10 mm (0.394″) · ajustable 10–460 mm (0.394″–18.11″) · tarjeta máx. 620 × 460 mm (24.41″ × 18.11″)
RoHS: CONFORME, Directiva (UE) 2015/863. Verificado por SGS, informe n.º NGBEC25007648601 (1 dic 2025). Los 20 componentes analizados, Pb, Hg, Cd, Cr⁶⁺, PBB, PBDE, DEHP, BBP, DBP, DIBP: todos CONFORMES.
ESD: informe NASTC 2025AS4693AP, probado según SJ/T 10694-2022 y WJ 2146-2016 por el MII Anti-Static Products Quality Supervision and Testing Center.
Ideal para: anchos de tarjeta mixtos (10–460 mm (0.394″–18.11″)) · circuitos flexibles angostos · paneles de formato pequeño · backplanes / tarjetas madre de formato extralargo · automatización SMT en línea.
Por qué le conviene: construcción de grado aeroespacial, pedido especial con plazo de 2 a 4 semanas, enviado desde EE. UU., y la pareja de formato extralargo B0110 (GN / GC BELT) con la misma huella, combine variantes en una sola orden de compra con la misma logística, el mismo paquete de cumplimiento y el mismo esquema de precios por volumen.
La norma de la ESD Association para materiales de embalaje en una EPA. Clasifica la resistencia superficial en bandas conductora, disipativa y aislante. Nuestra medición de 10⁴–10⁶ Ω queda en la banda conductora usada para el manejo de tarjetas.
La restricción europea de sustancias peligrosas en equipos eléctricos: plomo, mercurio, cadmio, cromo hexavalente, PBB, PBDE y cuatro ftalatos. Los 20 componentes de este producto fueron ensayados y aprobados (informe SGS NGBEC25007648601).
Se vende por unidad. Empaque de 650 × 570 × 120 mm (25.59″ × 22.44″ × 4.72″) y 16 kg (35.3 lb) brutos. Pedido especial: se fabrica para su orden y se envía desde EE. UU., con un plazo de entrega de 2 a 4 semanas según la cantidad. Incluye 2 placas tope tipo H y asas de transporte (superior + inferior).
Todo lo que viene en la caja. El rack se envía plano y se arma con los tornillos incluidos.
Precios por volumen
Cantidad
Precio por unidad
Usted ahorra
1–19 racks
$955
Precio directo de fábrica
20+ racks
$859.50
10%
Los descuentos por volumen se aplican automáticamente en el carrito¿Equipando una línea? Cotice su flota¿5+ paquetes (50+ racks)? Precios de distribuidor
Rack magazine ESD de 50 ranuras sobre el chasis de formato extralargo, con capacidad para las tarjetas más largas del catálogo: backplanes, tarjetas madre y PCB industriales de gran tamaño de hasta 620 × 460 mm (24.41″ × 18.11″).
Rack magazine ESD de 50 ranuras sobre el chasis de formato grande, con ajuste continuo por correa que va de 10 a 330 mm (12.99″) de ancho de tarjeta, sin clics ni posiciones fijas.
La correa (este rack) le conviene cuando los anchos de tarjeta le varían por todo el rango, los circuitos flexibles de 10 mm (0.394″) y los backplanes de 460 mm (18.11″) corren en el mismo rack de formato extralargo. Como el ajuste es continuo, llega a cualquier ancho sin toparse con posiciones fijas. Váyase por el riel de engranaje (B0110GN-80C) sobre el mismo chasis de formato extralargo cuando sus anchos ya están estandarizados arriba de 50 mm (1.97″) y quiere posiciones indexadas para repetir la puesta a punto sin batallar. Tome en cuenta: el engranaje sale un poco más económico y ligero; la correa cubre más rango y le resuelve el flex angosto.
¿Por qué la ranura es de 4 mm (0.157″) de profundidad y no de 4 mm (0.157″)?
La ranura más honda, 5 mm (0.197″) de ancho × 4 mm (0.157″) de profundidad contra 4 mm (0.157″) en las variantes de riel de engranaje, le da más agarre a los circuitos flexibles angostos y a las tarjetas de formato pequeño en el manejo con transportadores en línea. Una tarjeta angosta pesa poco, así que con la vibración del traslado se sale más fácil de una ranura baja. Esos 0.5 mm (0.020″) extra de profundidad la mantienen bien asentada.
¿El B0110GC BELT-80C entra directo en mi loader / unloader SMT?
La altura de chasis de 563 mm (22.17″) y el paso de ranura de 10 mm (0.394″) van con la interfaz estándar que usan ASM SIPLACE, Yamaha YSM, Panasonic NPM, Juki RS y casi todos los demás, pero fíjese que la huella de 630 × 530 mm (24.80″ × 20.87″) es la más larga del catálogo, muchos loaders en línea no vienen configurados de fábrica para racks de formato extralargo. Confírmelo con el proveedor de su loader / unloader antes de levantar el pedido. La huella de 630 × 530 es la misma de los B0110GN-80C / GM-200C de riel de engranaje (la variante GL HT-300C usa la misma huella con 563 mm (22.17″) de altura en lugar de 563). El manejo de tarjetas angostas no cambia la interfaz con el loader, el loader sigue tomando las tarjetas en las posiciones de ranura de siempre.
¿Qué son las placas tope tipo H y por qué dos en lugar de una barra tope?
Un rack de riel de engranaje estándar trae una sola barra tope a todo lo ancho de la parte trasera. El B0110GC de correa trae en su lugar dos placas tope en forma de H, acomodadas para librar el conjunto de correa y husillos que cruza por dentro del rack. Hacen exactamente lo mismo (evitan que las tarjetas se salgan durante el traslado); la forma de H nada más le saca la vuelta al mecanismo de la correa sin estorbarle.
¿Puedo meter el B0110GC BELT-80C al horno? ¿Hasta qué temperatura aguanta?
La versión GC BELT-80C está clasificada de −20 °C a +80 °C, el rango SMT estándar (transporte, almacenamiento, soldadura, inspección, limpieza). No existe una versión apta para horneado en el chasis extralargo. Para horneado, el B0109GM-200C (200 °C) cubre tarjetas de hasta 535 × 460 mm (21.06″ × 18.11″); para curado a 300 °C, el B0109GL HT-300C de aluminio, con el mismo tamaño de tarjeta de 535 × 460 mm.
¿Qué viene en la caja?
Un rack magazine B0110GC BELT-80C, que se vende por unidad. Trae 2 placas tope tipo H y asas de transporte (arriba y abajo). Empaque de 650 × 570 × 120 mm (25.59″ × 22.44″ × 4.72″) y 16 kg (35.3 lb) brutos. Pedido especial: se fabrica para su orden y se envía desde EE. UU., con un plazo de entrega de 2 a 4 semanas según la cantidad. No necesita armado.
¿Puedo usar portadores o fixtures de aluminio anodizado en este rack?
Puede hacerlo, y aquí la trayectoria de carga son paneles laterales de PS conductivo, lo habitual para tarjetas desnudas. Si transporta portadores o fixtures de aluminio anodizado y no quiere ningún polímero en contacto, la versión HT de este chasis reemplaza cada panel con aluminio anodizado claro, de modo que anodizado se apoya sobre anodizado, y se mantiene en la banda conductiva, 104 a 106 ohmios.
¿Hay modelo 3D o archivo STEP de este rack?
Sí, a solicitud. Los planos dimensionales y el CAD no se publican en el sitio: pídalos en la página de documentation request y el equipo le envía el modelo STEP de este chasis.
¿Pueden enviar a nuestro maquilador o a un socio en el extranjero?
Sí. Los racks se envían FOB origen desde EE. UU. y hacemos envío directo a un maquilador, al proveedor del loader o a su propia planta en el extranjero. Envíe la dirección de entrega con el pedido y, si tiene cuenta con transportista, lo despachamos en su cuenta. Un mismo pedido puede ir a más de una dirección.
